Доброго времени суток всем читающим!Надеюсь эта запись будет для кого то полезна.
Еще прошлой зимой достался мне вот такой вот пациент

JBL GTO 1202D


JBL GTO 1202D


с порванным подвесом.Руки ни как не доходили для его восстановления, да и информации было мало по поводу ремонта.Решил не ремонтировать старый подвес, а изготовить новый.Про ето я сейчас и напишу.
Для начала нашел инфу про изготовления подвеса.Кому интересно можете почитать:

Потом из 8 мм.фанеры выпилил необходимую форму ввиде кольца под диаметр динамика, можно сделать кольцо и шире.

Изготовил основание из ДСП, на нем разметил как будет находится это кольцо, просверлил отверстия для крепежа этого кольца к основанию и одно отверстие по центру для "резака".

Перед тем как закрепить кольцо на основании изготовил из фанеры борта для кольца(чтобы материал не вылился) и закрепил на кольце степлером.Потом закрепил кольцо на основании и залил все щели герметиком.

следующим этапом нашел метал примерно 1 мм.толщиной

сделал из него профиль будущего подвеса

этот профиль закрепил на электроде, зогнув электрод под необходимый радиус.

Для изглтовления формы нам нужен был парафин, но найти оказалось его сложно.Нашел по объявлениям чисто случайно за 180 р. за кг.Купил сразу 2 кг.(на будущее).У друга в гараже с помощью сковородки и газовых горелок растопили парафин и залили его в кольцо.

После высыхания убрал внутренний большой борт (их внутри 2 один большой и один маленикий)начал вытачивать форму с помощью "резака" круговыми движениями снимая слой за слоем

далее друг уже без меня установил все борта назад и залил форму гипсом, гипс нужно разводить по жиже, что залить все полости.После отвердевания убрал борта, они уже не понадобятся и разъеденил формы.

потом доработал парафиновую форму по рисунку, чтобы получить толщину будущего подвеса.

взято с сайта, ссылка выше


Смазал обе формы вазелином, чтобы клей не прилип.
Клей-герметик покупал для приклеивания лобового стекла автомобиля

после высыхания по внешнему виду и по ощущениям похож на резину.Намазал парафиновую форму этим клеем и совместил 2 формы.Выдержал примерно 2 суток, не меньше, разъеденил увидел, что со стороны парафина клей не высох, а со стороны гипса высох, поэтому получились пробоины по всему радиусу.Решил высушить и уже намазать клей в ручную без форм, ну и вот собственно подвес собственного изготовления.Конечно не такой красивый как заводской, цель была собрать динамик, чтобы он выполнял свои функции как положено.

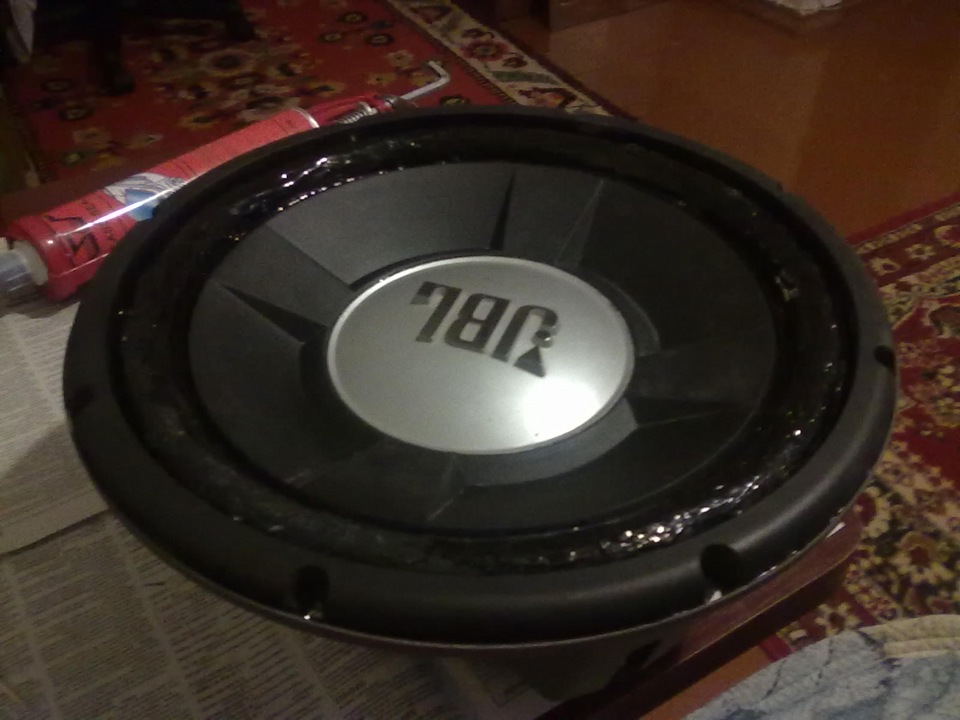

Далее собрал динамик

JBL GTO 1202D


Спасибо за внимание.
