Столкнулся с такой проблемой, что плохо ловит радио, поначалу грешил на антену, решил разобрать посмотреть что там да как. Снял разобрал, но внутри все оказалось очень прилично, ничего нигде не сломано, не заржавело, начал думать что образовались микро трещены в плате, и нужно все это дело пропаять, Сходил в телеателье, где я услышал ответ что все нормально ничего пропаивать не нужно. Пошел домой начал штудировать интернет в поисках ответа на свою проблему, все писали только одно пропаять пропаять и все. И тут я значит совершенно случайно наткнулся на один форум, где узнал про то что в антенне стоит усилитель который питается от штатной магнитолы через разъем куда вставляется антенна, а при замене этой магнитолы как например в моем случае на пионер усилитель перестает работать так как на обычных магнитолах через разъем куда вставляется антенна не проходит ток. Получается нам просто нужно запитать заново усилитель и у на должно все заработать
И так приступим )

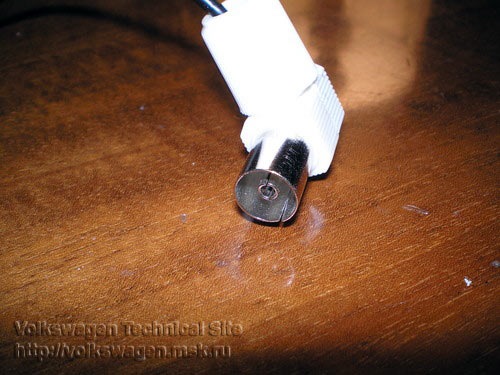

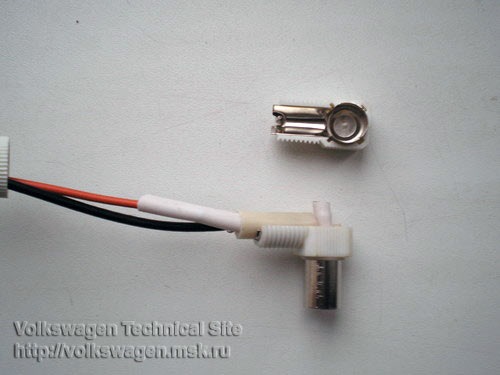

выход штатной антенны:

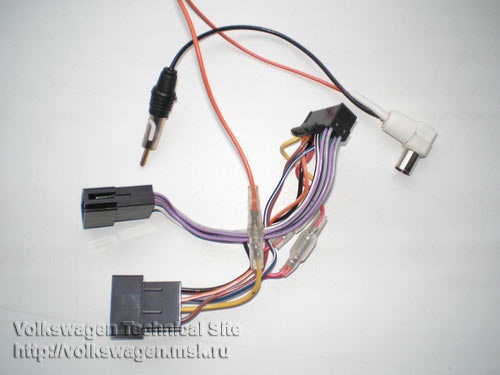

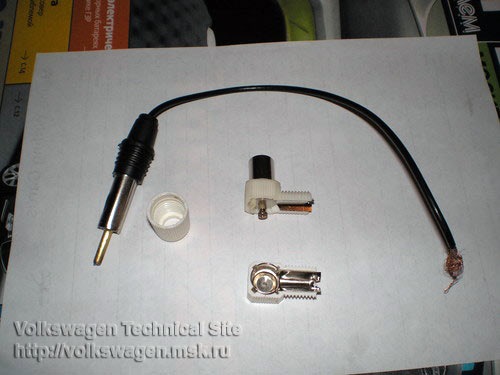

для нештатной музыки необходим переходник, его я откопал дома, в продаже подобные вещи тоже есть

так это выглядело при обычном подключении

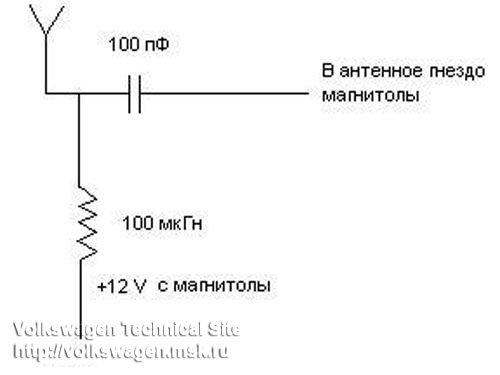

согласно предложенных схем

приобретаем такие детальки
конденсатор емкостью 100 пФ
дросель/индуктивность 100/120 мкГ

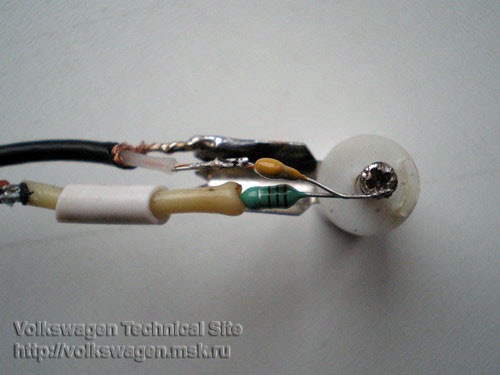

спаиваем между собой 2 вывода дросселя и конденсатора-этот вывод должен подаваться на антенну

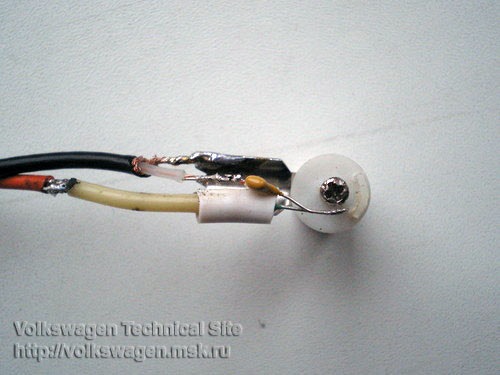

2-й вывод конденсатора спаиваем с центральной жилой антенны, которая пойдет на магнитолу

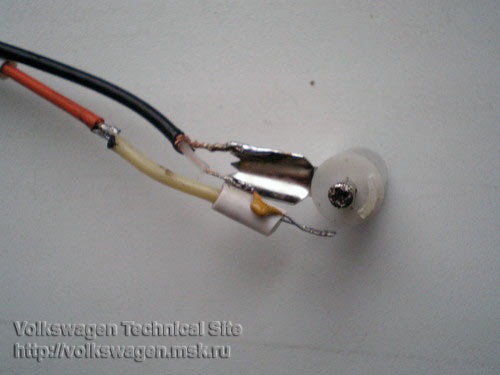

ко 2-му выводу дросселя припаиваем провод для запитки +12V

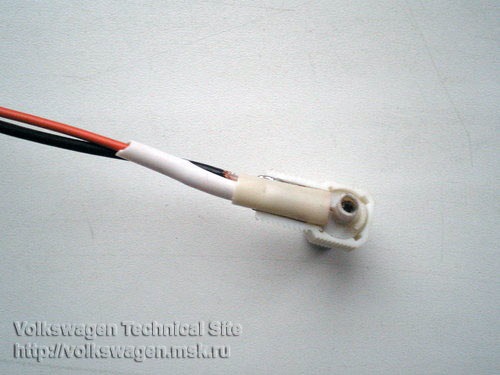

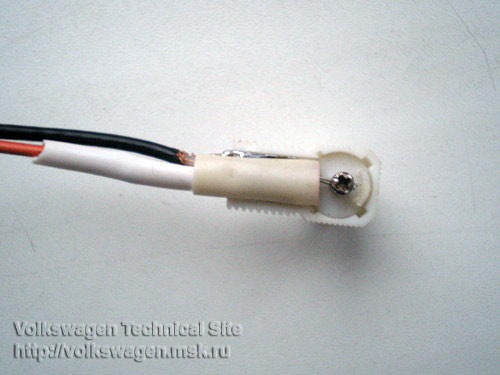

И, сопственно, большое внимание уделяем изоляции:

Подключаем + от желтого провода, питание на который подается при вкл. зажигания.

ВНИМАНИЕ
на антенну подключаем +12V через дроссель
на магнитолу через конденсатор
Уточняю, потому что при монтаже на разные штекеры (антенный в магнитолу как на рисунке, и на тот, что делал я (переходник) подключение производится по-разному)
